線陣工業相機的曝光、行頻與幀率的關系
作者：超級管理員 點擊：3063次 發布時間：2022-08-05
初次使用線陣相機的時候，對于行頻和幀率的概念是比較模糊的。 時常會被客戶問到此概念。有點小白的感覺，但是目前我遇到很多新入行當?shù)呐笥褌儯瑢?duì)此概念也是有混淆的 對此，我表述一下我的理解，希望大家可以探討
這里，我們用海康機器人的4k線陣產品舉例
1、當1/行頻大于曝光時間時，幀率上限由行頻決定，幀率=行頻/圖像行高

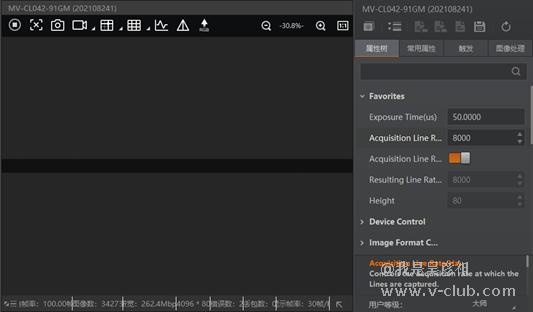

示例：設置行頻=8000Hz，行高80，曝光50us，采集幀率為100幀/s。此時，1/8000Hz=125us大于設置曝光50us，計算幀率=8000Hz/80=100幀/s。
2、當1/行頻小于曝光時間時（包括1/行頻接近時曝光時間時），幀率上限由曝光決定，幀率=1/曝光時間/圖像行高

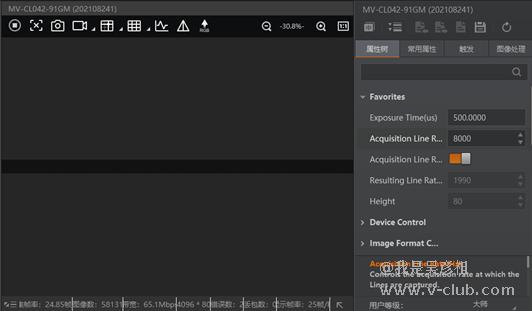

示例：設置行頻=8000Hz，行高80，曝光500us，采集幀率為24.85幀/s。此時，1/8000Hz=125us小于設置曝光500us，計算幀率=1s/500us/80=25幀/s，考慮到曝光后采集需要一定時間，實際采集幀率略低于計算幀率，符合結論。
